Mischanlage PFT G4 smart

Flexible und mobile Misch- und Injektionsanlage für das Verpressen von Erdwärmesonden

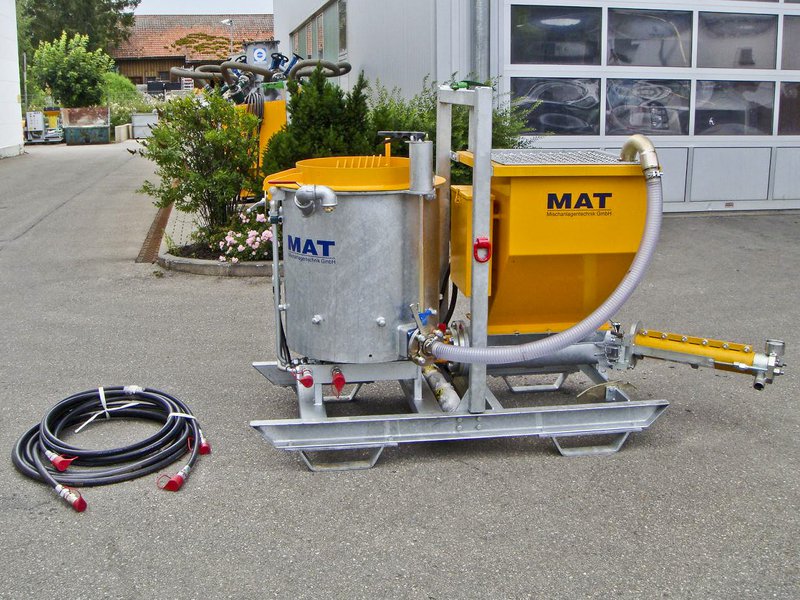

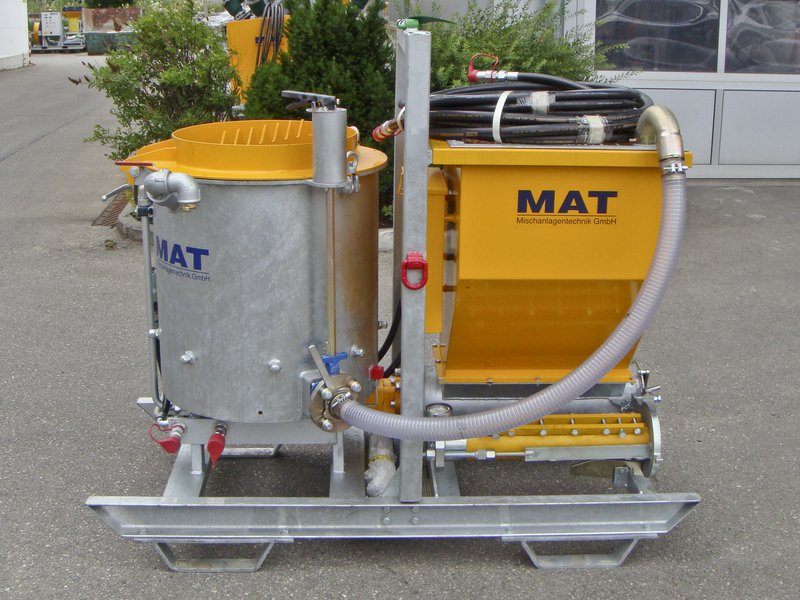

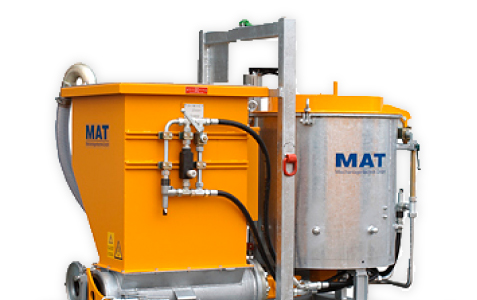

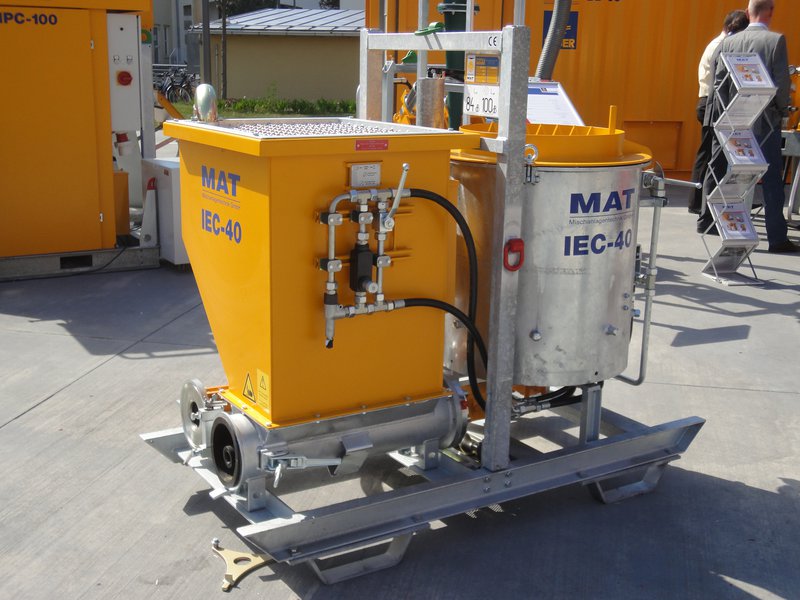

Mischanlage MAT IEC-40

Misch- und Injektionsanlage für das Verpressen von Erdwärmesonden

Gerade für das Verpressen von Erdwärmesonden ist eine gut angemischte, homogene Suspension aus Wasser und Verpressmaterial essenziell für Qualität und Sicherheit. Die Misch- und Injektionsanlage MAT IEC-40 wurde speziell für die kolloidale Aufbereitung und Injektion von homogenen Mischungen aus flüssigen und pulverförmigen Rohstoffen entwickelt und ist damit für den Einsatz bei der Verfüllung von Erdwärmesonden bestens geeignet.

Der Mischprozess im Suspensionsmischer der MAT IEC-40 durchläuft zwei unterschiedliche Prozesszonen – Vormischzone und Dispergierzone. Eine höchstmögliche Homogenität des Mischgutes wird durch den ständigen Stoffaustausch zwischen den beiden Zonen erzielt. Durch rotierende Mischwerkzeuge entstehen in der Dispergierzone gleichzeitig große Scher- und Kavitationskräfte. Aufgrund der hohen Umfangsgeschwindigkeit bewirken diese Kräfte einen optimalen kolloidalen Aufschluss der Suspension.

Erforderlicher Förderstrom 60 dm³/min *
Erforderlicher Förderdruck 180 bar *
Förderleistung Suspension max. 40 dm³/min
Förderdruck Suspension max. 30 bar
Nutzvolumen Suspensionsmischer 150 dm³
Nutzvolumen Pufferbehälter 150 dm³
Verarbeitbare Körnung max. 2 mm
Suspensionsdichte max. 2,0 kg/dm³
Transportlänge 1.700 mm
Einsatzlänge 2.300 mm
Breite 800 mm
Höhe 1.380 mm
Gewicht 500 kg

* andere Anschlusswerte auf Anfrage

  • Minimalste Sedimentation der Mischung

  • Kein Nachquellen der Suspension

  • Gleichbleibende Rheologie des Produktes

  • Geringstmöglicher Rohstoffeinsatz

  • Niedrig- bis hochviskose Stoffe verarbeitbar

  • Hohe Mischleistung durch kurze Mischzeit

  • Empfohlen für die Verwendung mit den Produkten der Fischer GeoSolid®-Reihe

Mischanlage PFT G4 smart

Flexible und mobile Misch- und Injektionsanlage für das Verpressen von Erdwärmesonden

Für das Verpressen von Erdwärmesonden muss eine hohlraumfreie Verfüllung des Bohrlochs gewährleistet sein. Die hinsichtlich Wirtschaftlichkeit optimierte, kontinuierlich arbeitende Misch- und Injektionsanlage PFT G4 smart hat sich in vielen verschiedenen Einsatzbereichen erfolgreich bewährt und verfügt über alle Voraussetzungen, um Erdwärmebohrungen fachgerecht, qualitativ hochwertig und lückenlos zu verfüllen.

Die Mischpumpe PFT G4 smart ist für alle maschinengängige Werkmörtel und damit auch besonders für die Produkte der Fischer GeoSolid®-Reihe geeignet. Die kompakte, gut transportierbare Misch- und Injektionsanlage mit hoher Förderleistung oder großer Förderweite verfügt über eine von der Misch- und Pumpzone getrennte Trockenzone zur Aufnahme des Verpressmaterials. Zudem kann die PFT G4 smart jederzeit angefahren und nachgefüllt werden, wobei die Mischanlage sowohl mit Sackware – ideal für kleine und mittlere Baustellen bzw. Erdwärmeprojekte – als auch per Silo befüllt werden kann.

Pumpenleistung ca. 22 dm³/min
Wasseranschlussdruck 2,5 bar
Wasseranschluss 3/4“
Förderleistung Suspension max. 55 dm³/min
Förderdruck Suspension max. 30 bar
Förderweite max. bei 25 mm/35 mm Ø 30 m / 50 m
Nutzvolumen 145 dm³
Anschlusswert 400 V, 50 Hz, 3 Ph
Einfüllhöhe 910 mm
Länge 1.200 mm
Breite 720 mm
Höhe 1.530 mm
Gewicht 263 / 271 kg

* andere Anschlusswerte auf Anfrage

  • Große Förderweiten

  • Sicherer Transport durch die integrierten Staplertaschen

  • Leichte Handhabung und störungsfreier Betrieb

  • Wartungsfreundlich durch problemlose Zugänglichkeit zu Wasserarmatur und Druckschaltern

  • Variable Pumpleistung, stufenlos regulierbar

  • Leichte und schnelle Reinigung

  • Empfohlen für die Verwendung mit den Produkten der Fischer GeoSolid®-Reihe

Injektionsstation IS-38-E

Kompakte Misch- und Injektionsanlage zum Mischen und Injizieren von Bentonit,- und Zementsuspensionen, Verfüllmaterialien für Erdwärmesonden, oder anderen feststoffhaltigen Suspensionen

Die Injektionsstation IS-38-E ist eine speziell für den Baustellenbetrieb entwickelte kompakte Misch- und Injektionsanlage. Sie eignet sich besonders zum Mischen und Injizieren von Bentonit-, und Zementsuspensionen, Verfüllmaterialien für Erdwärmesonden oder anderen feststoffhaltigen Suspensionen.

Mischleistung (bei 20 Chargen/h): 3,0 m³/h
Mischer Nutzinhalt: 150 l
Förderleistung: wahlweise 37 / 75 l/min
Mindestmenge Mischwasser: 50 l
Zubehör:
(nicht in Standardlieferung enthalten)
  • Wasserzähler
  • Mischerwaage
  • Rührwerk Nachbehälter
  • Frequenzumrichter für Exzenterschneckenpumpe
  • Druckregelung (2 Punkt)
  • Druckregelung stufenlos (Voraussetzung Frequenzumrichter)
  • LED-Fluter teleskopierbar
  • Service-Steckdose
  • Datenlogger
  • Verpressschläuche
  • Einfache Bedienung, Wartung und Reinigung

  • Minimaler Montage- und Inbetriebnahmeaufwand

  • Optimale Mischqualität (Kolloidmischer)

  • Geringer Platzbedarf

  • Förderleistung in 2 Stufen verstellbar

  • Geringe Betriebskosten
